浅析智慧园区中的远程抄表

2023-02-15 / 企业盒子

在园区楼宇管理中，不可避免的会涉及到各类表现的管理，如电表，水表，燃气表等等，在实际的费用收取业务中，由于数量众多，地理位置限制等因素，抄表工作会耗费很大的人力时间，如电表数量众多，抄表一次需要好几天时间，有的水表在井里，万一遇到雨后灌水，抄表前就需要先抽水，非常不便。

故很多具备智慧化管理意识的的甲方都会对表具进行改造，以便可进行远程抄表，降本增效。

远程抄表技术分为有线远程抄表技术和无线远程抄表技术

有线抄表技术主要是RS485抄表通讯方案；无线远程抄表技术则有电力载波远程抄表方案、NB-IoT抄表方案、LoRa抄表方案等。

有线远程抄表技术：RS485抄表方案

现在生产的电表一般都是带RS485接口的，RS485抄表方案是有线抄表方案，利用RS485传输线将多台RS485接口电表直接与集中器连接起来，建立数据传输网络。在电力自动化过程中，现应用于采集数据及电能管理。

◆优点：RS485抄表方案适用于电表集中安装的场合，RS485通讯方案应用于小范围电表集中安装的场合，电表价格实惠，电表都自带RS485通讯接口，无需昂贵的模块，所以单价会实惠很多。

无线远程抄表技术：电力载波抄表方案

电力载波式电力系统特有的通讯方式，他的通讯方法主要是电力线传输，通过电线就可以传输，不用另外拉线，电力线将电表里面的数据传输到载波集中器中。

◆优点：施工比较方便，不用单独走线了。安装比较简单，现场施工方便，安装人工费便宜，载波电表可以距离个几百米，如果没有办法集中安装，距离又不是很远的话，电力载波抄表方案就首选!

无线远程抄表技术：NB-IoT抄表方案

技术部署整个系统包括两大部份：前端采集及传输部份、中心数据存储及处理展示部份; 采集及传输：主要包括智能电表、无线DTU、设备防护箱等。主要是由DTU采集电表数据，并通过GPRS/CDMA/3G等无线网络将数据传输到中心服务器; 数据存储及处理展示：主要包括数据服务器、应用服务器、监控大屏等部份组成。主要负责对前端采集返回的数据进行存储、分析、展示等操作。

◆优点：NB-IOT抄表无需布线，适用于业主分散、距离较远对数据实时性要求较高的应用环境。组网简单，无需集中器和采集器，水表直接与电信基站自动连接，内置NB模块，只需一张手机SIM卡与移动信号基站进行直接传输。

无线远程抄表技术：LoRa抄表方案

LoRa技术，是美国semtech公司发布的一种基于1GHz以下的超长距低功耗数据传输技术。LoRa技术应用于水表、电表、燃气表等远程抄表，集中器与表之间的1级抄表距离在1km左右，通过5级中继路由，最远抄表距离在5km左右。该系统沿用线远程抄表系统的三级架构二级传输的数据传输管理模式，系统可实时在线监控终端表具的水量数据、阀门状态、异常告警等表具状态。

◆优点：电表之间形成自组网状态，通过集中器将数据上传到云平台中，适合电表分散，穿透力强，LoRa无线视距可达3公里，每个带有模块的电表均可以作为远程抄表的中继点。无需布线，安装方便，数据传输稳定

在企业盒子的智慧物业管理功能模块中，具备完善的表具管理功能。

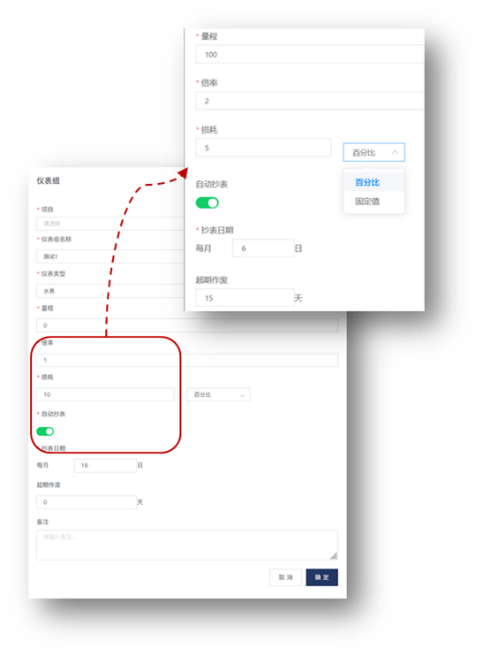

可在后台进行表具的基础化设置，如仪表组，表具的初始化等工作，如下图所示。
